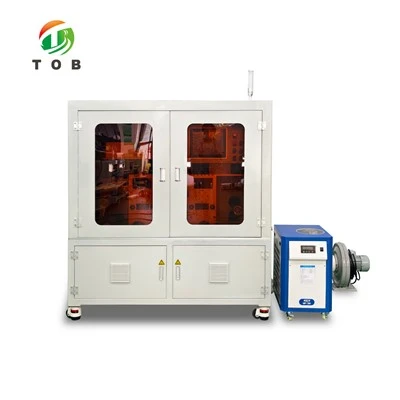

کاپر فوائل لیزر ڈرلنگ مشین

ماڈل: TOB-F200W-T3
TOB-F200W-T3 ایک رول ٹو رول کاپر فوائل لیزر ڈرلنگ مشین ہے جس میں تین 200W فائبر لیزر اور تین 100x100mm سکین فیلڈ لینز ہیں۔ یہ 300mm چوڑائی اور 10 μm موٹی تک ورق چلاتا ہے، سوراخ کا قطر اور سوراخ کی پچ ±0.01mm تک رکھتا ہے، اور 1ms کے جواب کے ساتھ ویب پوزیشن کو درست کرتا ہے۔

انکوائری بھیجنے

چیٹ اب

مصنوعات کا تعارف

Xiamen TOB نیو انرجی ٹیکنالوجی کمپنی، لمیٹڈ چین میں کاپر فوائل لیزر ڈرلنگ مشین کے سب سے قابل اعتماد مینوفیکچررز اور سپلائرز میں سے ایک ہے۔ ہماری فیکٹری سے مسابقتی قیمت پر اعلی معیار کا کاپر فوائل لیزر ڈرلنگ مشین خریدنے میں خوش آمدید۔ اگر آپ کے تعاون کے بارے میں کوئی انکوائری ہے تو، براہ کرم ہمیں ای میل کرنے کے لئے آزاد محسوس کریں.

کاپر فوائل لیزر ڈرلنگ مشین

تفصیلات

پروڈکٹ کا جائزہ

TOB-F200W-T3 ایک رول ٹو رول کاپر فوائل لیزر ڈرلنگ مشین ہے جو لیتھیم آئن بیٹری کرنٹ کلیکٹر فوائلز کے لیے بنائی گئی ہے۔ آپٹیکل سیٹ سنگل ہیڈ کے بجائے تین گنا ہے: تین 200W فائبر لیزرز، تین تیز رفتار ہائی پریسجن اسکیننگ گیلوانو میٹر اور تین 100×100mm سکیننگ فیلڈ لینز، 320×320mm پلیٹ فارم پر 300×300mm ڈرلنگ رینج میں کام کر رہے ہیں۔ تانبے کے ورق کو 300 ملی میٹر چوڑا اور 10 μm تک موٹا 3 انچ ان وائنڈ اور ریوائنڈ شافٹ پر ہینڈل کیا جاتا ہے، جس میں زیادہ سے زیادہ رول قطر 300 ملی میٹر تک خودکار وائنڈنگ ہوتی ہے۔

مشین ویب ہینڈلنگ کے ارد گرد بنی ہے جتنی لیزر کے ارد گرد۔ تصحیح کا نظام 1ms کے جواب کے ساتھ ±0.2mm پر فوائل پوزیشن رکھتا ہے، اور مجموعی درستگی کو ±0.15mm کے طور پر بیان کیا گیا ہے، جس کا تعلق کارخانہ دار خام مال کے کنارے کی باقاعدگی سے کرتا ہے۔ ان وائنڈ اور ریوائنڈ دونوں ہی سروو موٹرز پر چلتے ہیں جن میں 4.3 انچ کی ٹچ اسکرین پر فوری کلیمپنگ اور پیرامیٹرز سیٹ ہوتے ہیں، جبکہ آپریٹر اسٹیشن ونڈوز 10 پی سی ہے جس کا مانیٹر کم از کم 12.4 انچ ہے۔ سوراخ کرنے والی لمبائی ٹچ اسکرین پر سیٹ کی جاتی ہے تاکہ مشین لمبائی کے آخر میں خود کو روک لے۔

تکنیکی وضاحتیں

1. لیزر سسٹم کنفیگریشن

آئٹم	تفصیلات	برانڈ	مقدار (سیٹ)
لیزر ذریعہ	فائبر لیزر / پاور: 200W	/	3
لیزر اسکیننگ گیلوانومیٹر	تیز رفتار، اعلی صحت سے متعلق	سائپوسن	3
لیزر اسکیننگ فیلڈ لینس	100*100mm	JGZOE	3

2. مین پرفارمنس پیرامیٹرز

پیرامیٹر	قدر
مشین کے طول و عرض	تقریبا. 500mm × 1000mm × 1600mm
فنکشن	تانبے کے ورق کی کھدائی
نمی / درجہ حرارت	5-50 ڈگری / 10-90%
مشین کا شور	60dB سے نیچے
تانبے کے ورق کے مواد کی چوڑائی	300 ملی میٹر سے کم یا اس کے برابر
تانبے کے ورق کے مواد کی موٹائی	10 μm سے کم یا اس کے برابر
سوراخ کرنے کی رفتار	تقریباً. 100 μm: 0.013/منٹ؛ 200 μm: 0.016/منٹ؛ 500 μm: 0.085/منٹ (حقیقی سوراخ کے ڈیزائن سے مشروط)
سوراخ قطر کی درستگی	± 0.01 ملی میٹر
ہول پچ کی درستگی	± 0.01 ملی میٹر
کنارے کی اصلاح کی درستگی	± 0.2 ملی میٹر
کنارے کی اصلاح کا کنٹرول	جواب 1ms
مجموعی طور پر تصحیح کی درستگی	± 0.15 ملی میٹر (خام مال کے کنارے کی باقاعدگی سے متعلق)
کاپر ورق رول قطر	300 ملی میٹر سے کم یا اس کے برابر
مشین آپریشن موڈ	خودکار سمیٹ (زیادہ سے زیادہ رول قطر 300 ملی میٹر)
شافٹ قطر کو کھولیں۔	3 inch
ریوائنڈ شافٹ قطر	3 inch
لیزر ڈرلنگ کی حد	300mm × 300mm
سوراخ کرنے والی پلیٹ فارم کا سائز	320mm × 320mm
لیزر توانائی	200W
لیزر کی زندگی	100000 گھنٹے سے زیادہ یا اس کے برابر (بحالی سے پاک)
آپریشن انٹرفیس	ٹچ اسکرین 4.3 انچ
معاون ان پٹ ڈیوائس	Windows 10 کمپیوٹر فراہم کیا گیا، مانیٹر 12.4 انچ سے بڑا یا اس کے برابر ہے۔

3. مکینیکل اور الیکٹرانک فنکشنز

نہیں	فنکشن
1	مشین میں واضح تین رنگوں کی حیثیت کے اشارے کی روشنی اور ایک قابل سماعت اور بصری الارم فنکشن ہے۔
2	ورک بینچ دستی، آٹو، توقف اور ایمرجنسی اسٹاپ بٹن سے لیس ہے۔
3	مشین کی سنگین خرابی کے بعد، مشین بند ہو جاتی ہے اور دوبارہ شروع ہو جاتی ہے، اور سامان اپنی ابتدائی حالت میں واپس آ جاتا ہے۔
4	دستی اور خودکار طریقوں کو بٹن کے ساتھ تبدیل کیا جاتا ہے۔
5	کھولنے اور ریوائنڈ اسٹیشنوں کو تیزی سے بند کیا جا سکتا ہے۔
6	ان وائنڈ اور ریوائنڈ دونوں ہی سروو موٹرز کا استعمال کرتے ہیں، اور کنٹرول کے پیرامیٹرز ٹچ اسکرین انٹرفیس پر سیٹ ہوتے ہیں۔
7	ڈرلنگ کی لمبائی ٹچ اسکرین پر سیٹ کی گئی ہے۔ جب مشین مقررہ لمبائی تک پہنچ جاتی ہے تو یہ خود بخود رک جاتی ہے اور ٹچ اسکرین انٹرفیس پر ایک پرامپٹ کے ساتھ ایک قابل سماعت اور بصری الارم دیتی ہے۔
8	آٹومیٹک موڈ میں، مکمل رول ڈرلنگ کے لیے: جب ان وائنڈ رول ختم ہو جاتا ہے، مشین تاخیر کے بعد رک جاتی ہے اور ٹچ اسکرین انٹرفیس پر ایک پرامپٹ کے ساتھ ایک قابل سماعت اور بصری الارم دیتی ہے۔ تاخیر کا وقت مقرر کیا جا سکتا ہے
9	ڈرلنگ کا ملبہ فضلہ جمع کرنے والے باکس میں جمع کیا جاتا ہے۔ ہر سوراخ کی شکل یکساں ہے، 99٪ ملبہ ہٹا دیا جاتا ہے، اور یہ مواد پر قائم نہیں رہتا
10	ٹچ اسکرین ہوم پیج ڈرل شدہ رول کی لمبائی ± 2mm کے ڈسپلے کی غلطی کے ساتھ، mm میں دکھاتا ہے
11	مشین کے پیرامیٹرز کو گروپوں میں واپس بلایا جا سکتا ہے۔ گروپ کے ناموں میں ترمیم اور محفوظ کیا جا سکتا ہے۔
12	مشین میں دھواں نکالنا اور دھول نکالنا ہے۔
13	اگر لیزر آپریشن کے دوران مسلسل روشنی نہیں خارج کرتا ہے، تو مشین رک جاتی ہے اور ایک قابل سماعت اور بصری الارم دیتی ہے۔
14	سرکٹ میں استعمال ہونے والے اجزاء CE معیارات کے مطابق ہیں۔
15	مشین کے پاؤں فوما کاسٹر استعمال کرتے ہیں۔
