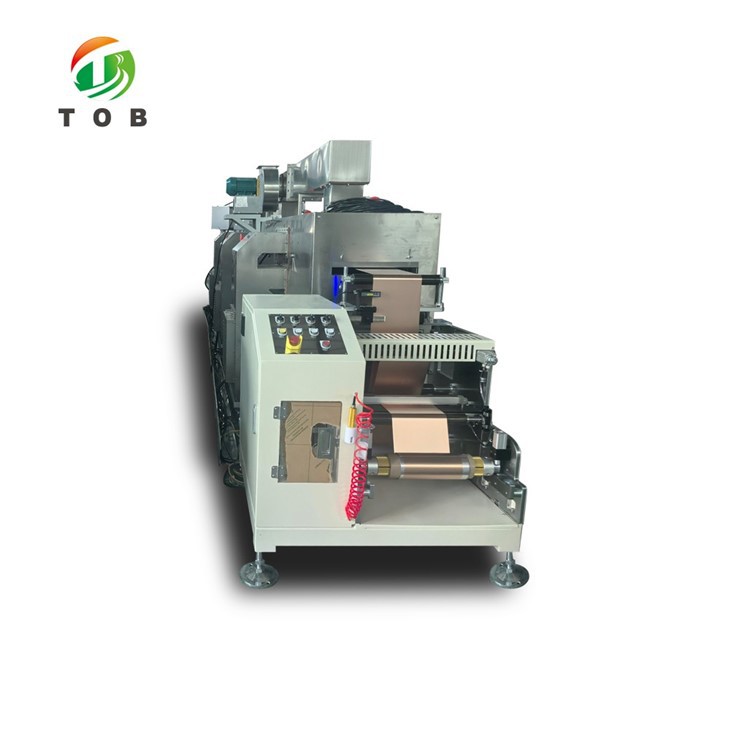

بیٹری الیکٹروڈ ٹرانسفر کوٹنگ مشین

آئٹم

کیتھوڈ

انوڈ

سبسٹریٹ

ایلومینیم ورق

تانبے کی ورق

چوڑائی (ملی میٹر)

100-330

100-330

موٹائی (µm)

9-15

6-15

نوٹ: قبولیت کے دوران ، استعمال ہونے والے ایلومینیم ورق یا تانبے کے ورق کو سست ، ناہموار موٹائی اور وزن ، سطح کا تیل اور دیگر مظاہر نہیں ہونا چاہئے جو کوٹنگ کی کارکردگی کو متاثر کرتے ہیں۔

آئٹم

کیتھوڈ

انوڈ

مواد

ایل ایف پی ، این سی ایم ، ای سی ٹی۔

گرافائٹ

سالوینٹ

این ایم پی

دی - پانی

ٹھوس مواد (WT ٪)

40-85

35-65

گندگی مخصوص کشش ثقل (جی/سینٹی میٹر 3)

1.5-3.0

1.0-2.0

ویسکوسیٹی (MPA.S)

5000 ~ 15000

3000 ~ 8000

تبصرہ:

(1) گندگی کے ایک ہی بیچ کا ٹھوس مواد: ± 0.5 ٪ سے کم یا اس کے برابر اتار چڑھاو۔

(2) گندگی کے ایک ہی بیچ کی واسکاسیٹی: ± 500MPA.S ، 25 ± 2 ڈگری سے کم یا اس کے برابر اتار چڑھاو۔

آئٹم

کیتھوڈ

انوڈ

کوٹنگ موڈ

مسلسل اور وقفے وقفے سے منتقلی کی کوٹنگ

مسلسل اور وقفے وقفے سے منتقلی کی کوٹنگ

کوٹنگ کی چوڑائی (ملی میٹر)

زیادہ سے زیادہ 300

زیادہ سے زیادہ 300

سنگل کوٹنگ کی خشک موٹائی (µm)

80 ~ 250

80 ~ 250

سنگل سائیڈ کوٹنگ وزن (جی/ایم 2)

100 ~ 250

80 ~ 200

کوٹنگ کی رفتار (م/منٹ)

0.5-2

0.5-3

تفصیل: کوٹنگ کی رفتار مصنوعات کی خصوصیات (مادی نظام ، کوٹنگ کی موٹائی ، ٹھوس مواد ، درجہ حرارت) سے متعلق ہے ، جدول میں دی گئی زیادہ سے زیادہ کوٹنگ کی رفتار خصوصی کوٹنگ کے عمل کی ضروریات کو پورا نہیں کرسکتی ہے۔

نہیں

آئٹم

مواد

1

رول چوڑائی

400 ملی میٹر

2

مکینیکل رفتار

(بوجھ کے بغیر)

زیادہ سے زیادہ 3M/منٹ

3

غیر منقولہ تصریح

رول قطر: زیادہ سے زیادہ . 200 ملی میٹر

لوڈ - بیئرنگ: زیادہ سے زیادہ . 100 کلوگرام

رول تفصیلات: اندرونی قطر 3 انچ (تقریبا 76.2 ملی میٹر) ، لمبائی 450 ملی میٹر سے کم یا اس کے برابر ہے۔

رول میٹریل: دھات ، اے بی ایس پلاسٹک ، کاغذ۔

4

سمیٹنے کی تفصیلات

رول قطر: زیادہ سے زیادہ . 200 ملی میٹر

لوڈ - بیئرنگ: زیادہ سے زیادہ . 100 کلوگرام

رول تفصیلات: اندرونی قطر 3 انچ (تقریبا 76.2 ملی میٹر) ، لمبائی 450 ملی میٹر سے کم یا اس کے برابر ہے۔

رول میٹریل: دھات ، اے بی ایس پلاسٹک ، کاغذ۔

5

تندور حرارتی وضع

الیکٹرک ہیٹنگ

6

تندور کی تعمیر

3 سیکشن x 2 میٹر/سیکشن=6 m ، سنگل پرت

7

تندور کا درجہ حرارت

زیادہ سے زیادہ . 140 ڈگری

نہیں

یونٹ کا نام

Qty

ریمارکس

1

غیر منقولہ یونٹ

1 سیٹ

سنگل ورک سٹیشن ، دستی رول تبدیلی

2

کوٹنگ یونٹ

1 سیٹ

3

تندور یونٹ

1 سیٹ

سنگل پرت ، 2m x 3Section=6 m ، برقی حرارتی

4

کرشن یونٹ

1 سیٹ

5

سمیٹنے والی یونٹ

1 سیٹ

سنگل ورک سٹیشن ، دستی رول تبدیلی

6

الیکٹرانک کنٹرول سسٹم

1 سیٹ

کارڈ

آئٹم

مواد

1

ساختی وضع

مجموعی طور پر عمودی پلیٹ کا ڈھانچہ ، سطح کروم چڑھانا علاج۔ شیٹ میٹل SUS304 سے بنا ہے۔

2

مین ڈرائیو موٹر

سروو موٹر ، منتقلی کی طاقت کے لئے نرم کنیکٹر

3

وقفے وقفے سے ڈرائیو موڈ

امدادی موٹر

4

کھرچنی اور کوٹنگ رولر کے مابین گیپ اونچائی میں ایڈجسٹمنٹ

سروو خودکار ایڈجسٹمنٹ ، ٹچ اسکرین کنٹرول۔ قرارداد 0.1um میں ایڈجسٹ کی گئی ہے

5

کھرچنی ساخت

ڈبل - رخا کوما کھرچنا ، سطح الیکٹروپلیٹڈ ، قطر 78 ملی میٹر سے زیادہ یا اس کے برابر

6

کھرچنی زاویہ گردش کنٹرول

دستی کنٹرول (ہینڈل گردش)

7

کوٹنگ رولر (اسٹیل رولر)

قطر 100 ملی میٹر سے زیادہ یا اس کے برابر ، سطح سخت کرومیم کے ساتھ چڑھایا ہوا سطح

8

بیک رولر (ربڑ رولر)

100 ملی میٹر سے زیادہ یا اس کے برابر قطر ، EPDM چپکنے والی کے ساتھ لیپت سطح

9

مادی ٹینک مکسنگ ڈھانچہ

روڈ لیس سلنڈر مکسنگ چھڑی کو سیدھی لکیر میں منتقل کرنے کے لئے چلاتا ہے ، جس میں گستاخانہ تلچھٹ کو روکنے کے لئے ایڈجسٹ رفتار کے ساتھ۔

10

بافل پلیٹ

پوم پلیٹ + فوم اسفنج

11

کوٹنگ چوڑائی ایڈجسٹمنٹ

بائیں اور دائیں بافل پلیٹوں کو ایڈجسٹ کرکے کوٹنگ کی چوڑائی کو تبدیل کریں

12

سکریپر رولر ڈرائیو یونٹ

سلنڈر لفٹنگ اور کمپریشن

13

آپریٹنگ موڈ

ٹچ اسکرین + بٹن مشترکہ آپریشن

کارڈ

نام

تبدیلی کا سائیکل

تبصرہ

1

کوٹنگ اسٹیل رولر

1 سال

باقاعدگی سے پیسنا

2

کوٹنگ رولر بیئرنگ

1 سال

باقاعدگی سے تبدیلی

3

کوٹنگ ربڑ رولر

6-8 ماہ

باقاعدگی سے پیسنا

4

بیک رولر بیئرنگ

1 سال

باقاعدگی سے تبدیلی

5

ایئر شافٹ

1 سال سے زیادہ

اگر ہوا میں رساو ہے تو ، اندرونی ربڑ کی نلی کو تبدیل کیا جاسکتا ہے

6

رول بیئرنگ سے زیادہ

2 سال

کمزور حصے (بحالی پر توجہ دیں)

7

ایئر فلٹر عنصر

6-12 ماہ

کمزور حصے ، باقاعدہ متبادل

8

حرارتی ٹیوب

12-18 ماہ

کمزور حصے

9

درجہ حرارت سینسنگ تحقیقات

6-12 ماہ

کمزور حصے

کارڈ

آئٹم

مواد

1

مجموعی جہت

L8.1M کے بارے میں سامان * W2.0M * H2.1M

(چوڑائی میں بجلی کی کابینہ شامل نہیں ہے ، اور لمبائی میں آپریٹنگ جگہ شامل نہیں ہے)

2

بجلی کی ضروریات

تین - فیز AC380V ± 10 ٪ ، 50Hz ، زمینی تار سے تحفظ کی گراؤنڈنگ۔

سامان نصب شدہ طاقت: 55 کلو واٹ ، اہم طاقت کی تعداد: 1۔

3

کمپریسڈ ہوا

1) کمپریسڈ ہوا کا دباؤ: 0.6MPA سے زیادہ یا اس کے برابر ، ہوا کے دباؤ میں اتار چڑھاو ± 1 ٪ (پانی کو ہٹانے کے بعد صاف ہوا ، تیل سے پاک ، فلٹریشن ، اور دباؤ استحکام)

2) کمپریسڈ ہوا کی کھپت: 10m3/h ، انٹرفیس کی تعداد: 1۔

3) گیس پائپ کی تفصیلات: φ12 ملی میٹر۔

4

ماحولیاتی تقاضے

1) ماحولیاتی درجہ حرارت: کوٹنگ کا حصہ 25 ± 5 ڈگری ہے (خریدار کے عمل کی ضروریات کے مطابق)۔

2) نسبتا hum نمی: 10 ٪ سے 30 ٪ RCH (خریدار کے عمل کی ضروریات کے مطابق)۔

3) صفائی ستھرائی: کلاس 100000 (خریدار کے عمل کی ضروریات کے مطابق)۔

5

زمینی ضروریات

1) سامان کا کل وزن: تقریبا 3 ٹن۔

2) گراؤنڈ فلیٹنس ± 5 ملی میٹر/ایم 2 ، برداشت کی گنجائش 500 کلوگرام/ایم 2 سے زیادہ یا اس کے برابر ہے۔

6

تندور ہوا کا حجم

1) زیادہ سے زیادہ راستہ ہوا کا حجم ، 140 ڈگری ، کیتھوڈ 2000m3/h ، انوڈ 2000m3/h پر۔

2) زیادہ سے زیادہ تازہ ہوا کا حجم ، 60 ڈگری ، کیتھڈ 1500m3/h ، انوڈ 1500m3/h پر۔
